Dimensionner un cadre de remorque en tube aluminium rectangulaire revient à arbitrer entre trois variables liées : la section du tube, l’épaisseur de paroi et l’alliage retenu. Modifier l’une des trois change le comportement mécanique de l’ensemble. Cet article compare les sections courantes et leurs limites pour vous aider à choisir le bon profilé selon la charge visée.
Tolérances dimensionnelles des tubes alu : ce qui change dans le calcul de résistance
Avant de choisir une section, il faut comprendre que le tube livré n’a jamais exactement les cotes annoncées. La norme ANSI H35.2-2024 distingue deux grades de tolérance sur l’épaisseur de paroi des tubes aluminium structuraux.
| Grade | Tolérance épaisseur de paroi | Usage typique |
|---|---|---|
| Standard | ±0,25 à ±0,40 mm | Cadres de remorque courants, structures non critiques |
| Précision | ±0,10 à ±0,15 mm | Châssis soumis à des calculs de résistance serrés |
Sur un tube de 3 mm d’épaisseur nominale, une tolérance standard peut réduire la paroi réelle à 2,6 mm. Rapporté au moment d’inertie du profilé, cet écart diminue sensiblement la rigidité en flexion.
Pour un cadre de remorque, cela signifie que le dimensionnement ne doit pas se faire sur l’épaisseur nominale seule. Prendre en compte la tolérance basse du grade choisi évite de sous-dimensionner les longerons principaux.
Section du tube rectangulaire et charge de remorque : tableau de correspondance
Les fabricants de remorques utilitaires en aluminium utilisent des sections de référence que l’on peut relier à des gabarits de plateau et à des plages de poids total autorisé en charge (PTAC). Le tableau ci-dessous synthétise les pratiques documentées.
| Section RHS (mm) | Épaisseur paroi courante | Gabarit plateau indicatif | Plage PTAC |
|---|---|---|---|
| 40 × 20 | 2 à 3 mm | Petite remorque mono-essieu | Jusqu’à 500 kg |
| 50 × 30 | 3 mm | Remorque polyvalente | 500 à 750 kg |
| 50 × 50 RHS | 3 à 4 mm | Plateau environ 2,4 × 1,5 m, double essieu | Autour de 2 500 kg |
| 80 × 40 | 4 mm et plus | Remorque plateau pro longue | Au-delà de 2 500 kg |

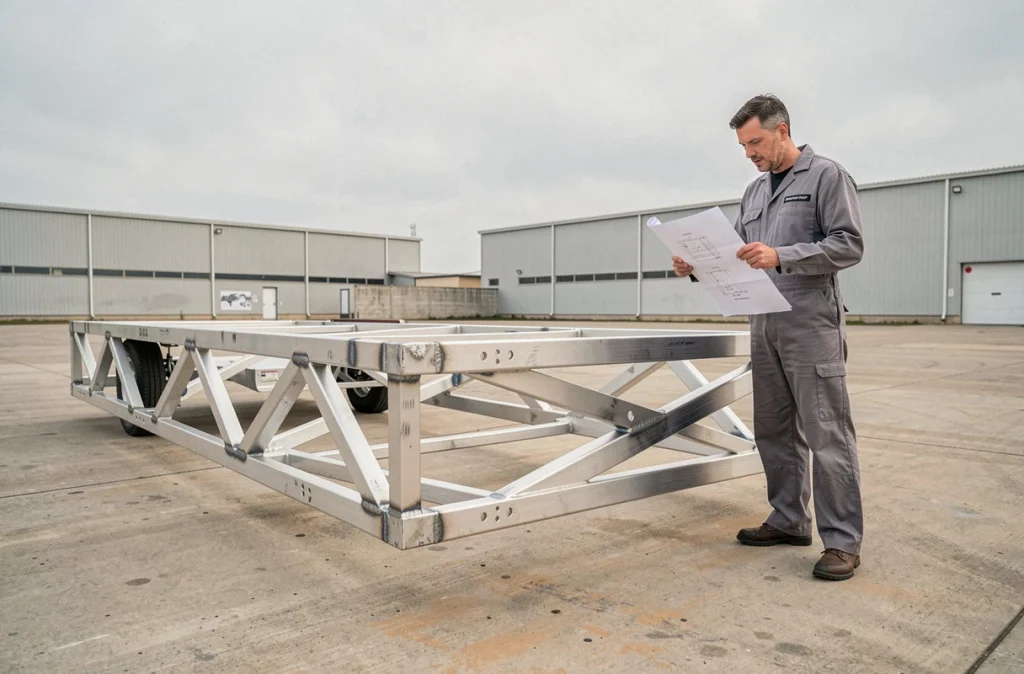

Un châssis documenté en 2025 pour une remorque double essieu de type « tradesman trailer » repose sur un cadre principal en 50 × 50 mm RHS aluminium, sans cornières additionnelles sur le cadre. Cette section suffit pour un plateau d’environ 2,4 × 1,5 m avec un PTAC voisin de 2,5 tonnes.
En revanche, descendre à une section de 40 × 20 mm sur le même gabarit exposerait les longerons à une flexion excessive sous charge. La hauteur du tube dans le sens de la sollicitation est le paramètre le plus influent sur la rigidité.
Alliage aluminium 6082-T6 contre 6060 et 6063 : écarts de limite élastique
Les tubes rectangulaires aluminium vendus pour la construction de cadres sont presque tous extrudés en alliage série 6000. Trois nuances dominent le marché, mais leurs propriétés mécaniques ne sont pas interchangeables.
- 6060 (état T5 ou T6) : bonne aptitude à l’extrusion, résistance à la corrosion naturelle grâce à la couche d’oxyde. Limite élastique modérée, adaptée aux structures légères sans contrainte dynamique forte.
- 6063 (état T6) : profil mécanique proche du 6060, souvent choisi pour les finitions de surface (anodisation). Convient aux ridelles ou aux renforts secondaires d’une remorque.
- 6082 en état T6 : limite élastique nettement supérieure aux deux précédents. C’est l’alliage à privilégier pour les longerons et traverses d’un châssis soumis à des vibrations et à des cycles de chargement répétés sur route.
Choisir du 6060 pour les longerons principaux oblige à augmenter la section ou l’épaisseur pour compenser la limite élastique plus basse. Le surcoût du 6082-T6 se récupère souvent en économie de matière et en charge utile préservée.
Poids du cadre alu et permis B : l’équation réglementaire
Un tube rectangulaire en aluminium pèse environ trois fois moins qu’un tube en acier de section équivalente. Sur une remorque, chaque kilogramme économisé sur le châssis se reporte directement sur la charge utile disponible.
Cette différence de masse prend une dimension réglementaire au seuil du permis B. En France, le permis B autorise un ensemble véhicule + remorque dont le poids total roulant ne dépasse pas un certain seuil. Avec un cadre acier, la masse à vide de la remorque consomme une part significative de ce budget de poids. Un châssis aluminium libère de la charge utile sans changer de catégorie de permis.
Pour les remorques dépassant 750 kg de PTAC, le permis B96 ou le permis BE entre en jeu. Un cadre en alu bien dimensionné peut permettre de rester sous ce seuil tout en conservant un plateau de taille utile, là où un cadre acier de même rigidité ferait basculer dans la catégorie supérieure.
Soudure aluminium sur un châssis de remorque : le paramètre souvent négligé
Choix du métal d’apport
La soudure TIG ou MIG sur aluminium nécessite un métal d’apport compatible avec l’alliage du tube. Souder du 6082 avec un fil inadapté fragilise la zone affectée thermiquement (ZAT), précisément aux jonctions longeron-traverse où les contraintes sont maximales.
Perte de résistance en ZAT
La zone affectée thermiquement d’un alliage 6082-T6 perd une partie de son traitement thermique après soudure. La résistance locale chute dans la ZAT, ce qui impose soit un surdimensionnement local (goussets, renforts), soit un traitement thermique post-soudure rarement praticable en atelier.
Dimensionner le cadre sans intégrer cette perte de résistance aux noeuds de soudure revient à calculer la structure sur des propriétés que le tube n’a plus après assemblage. C’est le point de défaillance le plus fréquent sur les remorques aluminium construites en atelier.
Le choix de la section, de l’épaisseur et de l’alliage ne se fait pas indépendamment du procédé d’assemblage. Un cadre correctement dimensionné intègre la tolérance de paroi, la perte en ZAT et le budget de poids réglementaire comme trois paramètres liés dès le départ.
